本工程案例作為一個高層建筑，除屋頂防雷外，還有防側雷擊的避雷帶以及接地裝置等，通常是將樓頂?shù)谋芾揍?、避雷線與建筑物的主鋼筋焊接為一體，再與地面上的接地體相聯機，構成建筑物的防雷裝置，即自然接地體與人工接地體相結合，以達到良好的防雷效果。

建筑物的防雷接地平面圖通常表示出該建筑防雷接地系統的構成情況及安裝要求，一般由屋頂防雷平面圖、基礎接地平面圖等組成。

本工程屋頂防雷平面圖見附圖防雷平面圖

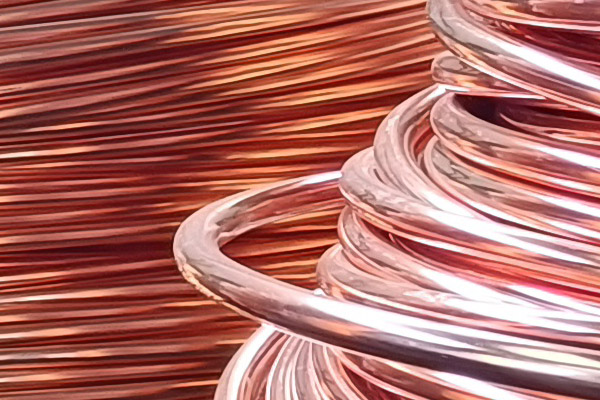

利用鍍銅圓鋼Ф12作避雷帶，水平敷設時，支架間距為1.0米，轉彎處為0.5米。垂直敷設時，支架間距為1.5米，支架為12mm×4mm鍍銅扁鋼，L=150mm。不在同一平面的避雷帶應該做好垂直聯機，引下線距地1.8米處設斷接卡，一共設兩處，供遙測使用。

屋頂?shù)慕饘贅?gòu)件透過Ф10的鍍銅圓鋼與避雷帶就近焊接連通；避雷帶在各聯機點與主筋引下線通長焊接，每個柱筋在深處箍筋與每根主筋通長焊接。建筑物外墻金屬構件應與建筑物接閃器、引下線聯機為一個等電位體。

本工程基礎接地平面圖見附圖接地平面圖

該建筑按二類防雷建筑考慮，接地體利用建筑物基礎部分混凝土內兩根主鋼筋和建筑物四周按網格尺寸不大于10m×10m敷設的環形接地體相互焊接為一體，網格交叉點及鋼筋自身連結均應焊牢靠。

防雷裝置引下線利用大樓結構外側主鋼筋(不少于兩根)，鋼筋自身上下聯機點采用搭接焊，且其上端應與房頂避雷裝置，下端應與地網，中間應與各均壓帶焊接，大樓的總電阻應不大于1歐姆。

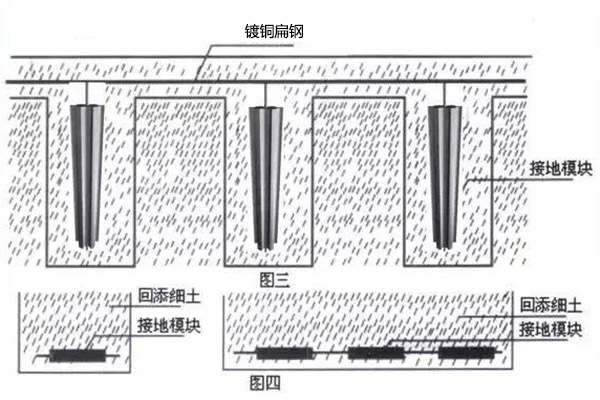

此工程采用聯合接地，如圖所示。聯合接地是將裝置的工作接地、保護接地以及建筑物防雷接地共同合用一組接地體的接地方式，由接地體、接地引入線、接地匯集線和接地極四部分組成。

在負一樓低壓配電室設接地總匯集排(MEB)一處，防止無關人員觸動，各層接地分匯集排設在電纜井內，各層匯集排之間用40×4的鍍銅扁鋼聯機。到接地分匯集排的水平接地分匯集線用VV-1X35mm2聯機，到金屬管道和裝置金屬外殼的水平分匯集線用BV-1X25mm2聯機。接地極按每隔5m打L50×50×2500的鍍銅扁鋼，埋深0.8m。
